داکت اسپلیت 36000 اینورتر ایوولی مدلEVDUCT_36K_ INVMD_1 (نسل3)

داکت اسپلیت 36000 اینورتر ایوولی مدل EVDUCT-36K-INVMD-1 یک سیستم سرمایشی و گرمایشی کانالی با ظرفیت نامی سرمایش 36000 BTU/h است. این مدل از کمپرسور روتاری GMCC، مبرد R410A و فناوری دورمتغیر استفاده می‌کند و حجم هوادهی آن 2100 مترمکعب بر ساعت است. ظرفیت نامی گرمایش دستگاه نیز 40000 BTU/h اعلام شده است. انتخاب این ظرفیت باید بر اساس متراژ، اقلیم، طبقه ساختمان، میزان نورگیری، ارتفاع سقف و کیفیت عایق‌بندی انجام شود. لوله مسی و کویل آب گرم جزو اقلام همراه دستگاه نیستند.

داکت اسپلیت 36000 ایوولی برای چند متر مناسب است؟

داکت اسپلیت ایوولی مدل 36000 برای فضاهای مسکونی، اداری و تجاری با متراژ نسبتاً بالا قابل بررسی است؛ اما ظرفیت مناسب را نمی‌توان تنها بر اساس مساحت تعیین کرد. شهر محل نصب، طبقه ساختمان، میزان تابش آفتاب، تعداد و ابعاد پنجره‌ها، ارتفاع سقف، نوع کاربری، تعداد افراد و کیفیت عایق‌بندی بر ظرفیت مورد نیاز تأثیر دارند.

در توضیحات محصول، متراژ تقریبی تا 160 مترمربع مطرح شده است؛ بااین‌حال، این عدد نباید برای تمام ساختمان‌ها قطعی در نظر گرفته شود. در مناطق گرم، طبقات آخر، ساختمان‌های آفتاب‌گیر یا محیط‌های دارای پنجره‌های بزرگ، متراژ قابل پوشش کاهش پیدا می‌کند. پیش از خرید، بار سرمایشی و گرمایشی ساختمان باید توسط کارشناس محاسبه شود.

ظرفیت سرمایش و گرمایش دستگاه

ظرفیت نامی سرمایش داکت اسپلیت EVDUCT-36K-INVMD-1 برابر با 36000 BTU/h است و ظرفیت سرمایشی آن در حالت دورمتغیر بین 8200 تا 40000 BTU/h تغییر می‌کند. ظرفیت نامی گرمایش دستگاه نیز 40000 BTU/h اعلام شده و محدوده گرمایشی آن بین 9500 تا 45000 BTU/h است. عملکرد دورمتغیر به دستگاه امکان می‌دهد ظرفیت خود را متناسب با بار حرارتی محیط تنظیم کند. به همین دلیل، کمپرسور همیشه با حداکثر ظرفیت فعالیت نمی‌کند و سرعت آن بر اساس دمای محیط، دمای تنظیم‌شده و نیاز واقعی ساختمان تغییر می‌کند.

کمپرسور روتاری GMCC

داکت اسپلیت 36000 اینورتر ایوولی به کمپرسور روتاری GMCC مجهز است. این کمپرسور در کنار فناوری دورمتغیر، امکان تنظیم ظرفیت عملکرد دستگاه متناسب با نیاز سرمایشی یا گرمایشی محیط را فراهم می‌کند. عملکرد و طول عمر کمپرسور به انتخاب صحیح ظرفیت، نصب اصولی، مقدار مناسب مبرد، وضعیت برق ساختمان، وکیوم کامل مدار و سرویس منظم وابسته است. تجهیزات حفاظتی برق نیز باید بر اساس مشخصات فنی دستگاه و شرایط محل نصب انتخاب شوند.

مصرف برق و مشخصات ورودی دستگاه

در سیستم دورمتغیر این دستگاه، سرعت کمپرسور متناسب با نیاز سرمایشی یا گرمایشی محیط تنظیم می‌شود؛ بنابراین توان و جریان مصرفی در تمام ساعات فعالیت ثابت نیست. حداکثر توان ورودی این مدل 5000 وات و حداکثر جریان ورودی آن 22.5 آمپر است. برق ورودی دستگاه تک‌فاز و در محدوده 220 تا 240 ولت با فرکانس 50 هرتز است. مصرف واقعی برق به متراژ، دمای تنظیم‌شده، شرایط آب‌وهوایی، عایق‌بندی، طراحی کانال و تعداد ساعات استفاده بستگی دارد. سطح مقطع کابل، فیوز و تجهیزات حفاظتی باید بر اساس دفترچه نصب، طول مسیر کابل و شرایط برق ساختمان و سطح مقطع کابل، فیوز و تجهیزات حفاظتی باید بر اساس دفترچه نصب، طول مسیر کابل و شرایط برق ساختمان توسط تکنسین متخصص تعیین شوند. تعیین شوند. استفاده از کابل یا تجهیزات حفاظتی نامتناسب می‌تواند موجب افت ولتاژ یا اختلال در عملکرد دستگاه شود.

مبرد R410A و شرایط لوله‌کشی

داکت اسپلیت 36000 ایوولی از مبرد R410A استفاده می‌کند و مقدار شارژ کارخانه آن 3200 گرم است. مقدار مبرد مورد نیاز پس از نصب به طول مسیر لوله، اختلاف ارتفاع میان یونیت داخلی و خارجی و دستورالعمل کارخانه بستگی دارد. سایز لوله‌های مبرد، حداکثر طول لوله، اختلاف ارتفاع مجاز و مقدار شارژ اضافه باید مطابق دفترچه نصب مدل EVDUCT-36K-INVMD-1 تعیین شوند. مسیر تخلیه آب نیز باید دارای شیب مناسب باشد و برای سرویس یونیت داخلی، دریچه بازدید کافی در سقف کاذب در نظر گرفته شود.

حداکثر طول مجاز لوله‌کشی، اختلاف ارتفاع میان یونیت داخلی و خارجی و مقدار مبرد مورد نیاز برای مسیرهای طولانی نیز باید بر اساس دستورالعمل نصب مدل EVDUCT-36K-INVMD-1 تعیین شوند. افزایش خودسرانه مقدار مبرد یا استفاده از سایز لوله نامناسب می‌تواند موجب کاهش عملکرد، افزایش مصرف برق و اختلال در کار کمپرسور شود. لوله‌های مبرد باید به‌طور کامل عایق شوند و مسیر تخلیه آب یونیت داخلی نیز با شیب مناسب اجرا شود تا از برگشت آب، نشتی و ایجاد رطوبت در سقف کاذب جلوگیری شود. همچنین باید دریچه بازدید مناسبی برای دسترسی به فیلتر، سینی درین، اتصالات و بخش‌های قابل سرویس یونیت داخلی در نظر گرفته شود. نصب و راه‌اندازی دستگاه باید توسط تکنسین متخصص و مطابق مشخصات فنی کارخانه انجام شود.

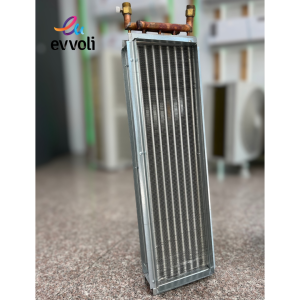

گرمایش دستگاه و امکان استفاده از کویل آب گرم

داکت اسپلیت 36000 ایوولی قابلیت گرمایش با سیکل تبرید را دارد و ظرفیت نامی گرمایش آن 40000 BTU/h و محدوده گرمایشی آن 9500 تا 45000 BTU/h است. برای گرمایش زمستانی می‌توان، در صورت تأیید کارشناس تأسیسات، از کویل آب گرم متصل به پکیج یا موتورخانه نیز استفاده کرد. در این روش، آب گرم وارد کویل نصب‌شده در مسیر هوای یونیت داخلی می‌شود و فن دستگاه هوای گرم را از طریق کانال‌ها در محیط توزیع می‌کند. کویل آب گرم همراه دستگاه نیست و هزینه خرید، نصب، لوله‌کشی و تجهیزات کنترلی آن به‌صورت جداگانه محاسبه می‌شود. ظرفیت کویل باید بر اساس حجم هوادهی 2100 مترمکعب بر ساعت، دمای آب ورودی و بار گرمایشی ساختمان انتخاب شود.

میزان صدای یونیت داخلی و خارجی

میزان صدای یونیت خارجی این مدل 64 دسی‌بل اعلام شده است. میزان صدای یونیت داخلی در مشخصات منتشرشده این مدل اعلام نشده است. صدای شنیده‌شده در فضای داخلی علاوه بر مشخصات یونیت داخلی، به طراحی کانال، سرعت عبور هوا، ابعاد کانال‌ها، تعداد زانویی‌ها، محل دریچه‌ها، عایق‌کاری و نصب لرزه‌گیر بستگی دارد. کانال‌کشی غیراصولی یا کوچک‌بودن سطح مقطع کانال می‌تواند سرعت هوا و صدای جریان را افزایش دهد. برای کاهش صدا، طراحی کانال و محل نصب یونیت داخلی باید پیش از اجرای سقف کاذب توسط متخصص بررسی شود.

فیلتر و نگهداری

برای حفظ هوادهی و عملکرد مناسب دستگاه، فیلتر مسیر برگشت هوا باید به‌صورت دوره‌ای بررسی و تمیز شود. گرفتگی فیلتر می‌تواند موجب کاهش هوادهی، افزایش صدای جریان هوا و افت راندمان دستگاه شود. همچنین کویل‌های یونیت داخلی و خارجی، مسیر تخلیه آب، اتصالات برق و عایق لوله‌ها باید در سرویس‌های دوره‌ای بررسی شوند. در صورت مشاهده افت سرمایش یا گرمایش، مدار مبرد نیز باید توسط تکنسین متخصص کنترل شود.

هزینه نصب و تجهیزات مورد نیاز

بر اساس شرایط درج‌شده در این صفحه، اجرت نصب اولیه دستگاه تحت پوشش خدمات VIP اعلام شده است؛ اما تجهیزات و عملیات اجرایی مانند لوله مسی، کابل، عایق، لوله تخلیه آب، کانال‌کشی، دریچه‌های رفت و برگشت هوا، آهن‌کشی، شاسی، لرزه‌گیر و پایه یونیت خارجی هزینه جداگانه دارند. در صورت استفاده از گرمایش با آب گرم، هزینه خرید کویل، لوله‌کشی تا پکیج یا موتورخانه و تجهیزات کنترلی نیز جداگانه محاسبه می‌شود. محدوده دقیق نصب رایگان، سقف متراژ یا اقلام مشمول باید پیش از خرید از شرکت گارانتی‌کننده استعلام شود. برای برآورد دقیق هزینه نهایی، بهتر است محل پروژه پیش از سفارش توسط تکنسین بررسی شود.

مزایا

• ظرفیت سرمایش نامی 36000 BTU/h
• ظرفیت گرمایش نامی 40000 BTU/h
• عملکرد دورمتغیر
• کمپرسور روتاری GMCC
• حجم هوادهی 2100 مترمکعب بر ساعت
• مبرد R410A
• برق تک‌فاز
• امکان استفاده از کویل آب گرم

محدودیت‌ها

• لوله مسی همراه دستگاه نیست.
• کویل آب گرم همراه دستگاه نیست.
• نیازمند سقف کاذب و کانال‌کشی اصولی است.
• متراژ باید با محاسبه بار برودتی تأیید شود.
• صدای یونیت داخلی اعلام نشده است.
• طول مجاز لوله و اختلاف ارتفاع در صفحه درج نشده‌اند.
• چند قابلیت کنترلر نیازمند تأیید دفترچه هستند.
• محصول در حال حاضر ناموجود است.

عیب‌یاب هوشمند

کنترلر دستگاه قابلیت نمایش برخی کدهای خطا را دارد. این کدها می‌توانند به تکنسین در بررسی اولیه وضعیت دستگاه کمک کنند؛ بااین‌حال، تشخیص نهایی باید بر اساس دفترچه سرویس و بررسی تخصصی انجام شود.

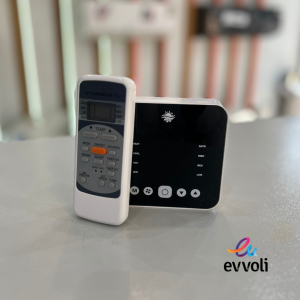

کنترلر و ترموستات دیواری

کنترل دمای محیط و انتخاب حالت عملکرد دستگاه از طریق کنترلر دیواری انجام می‌شود. کاربر می‌تواند دمای موردنظر و حالت سرمایش یا گرمایش را بر اساس شرایط محیط تنظیم کند. امکانات تکمیلی کنترلر باید مطابق نسخه ارائه‌شده همراه دستگاه بررسی شوند.

جمع‌بندی و راهنمای خرید

داکت اسپلیت 36000 اینورتر مدل EVDUCT-36K-INVMD-1 از برند ایوولی برای پروژه‌هایی قابل بررسی است که پس از محاسبه بار حرارتی، به ظرفیت سرمایشی حدود 36000 BTU/h نیاز دارند. این مدل از کمپرسور روتاری GMCC، مبرد R410A، عملکرد دورمتغیر و حجم هوادهی 2100 مترمکعب بر ساعت بهره می‌برد و برق ورودی آن تک‌فاز است. انتخاب نهایی دستگاه نباید فقط بر اساس متراژ انجام شود. شرایط اقلیمی، طبقه ساختمان، نورگیری، ارتفاع سقف، کیفیت عایق‌بندی و طراحی کانال باید توسط کارشناس بررسی شوند. همچنین لوله مسی، کویل آب گرم، کانال و سایر تجهیزات اجرایی همراه دستگاه نیستند و هزینه جداگانه دارند. پیش از سفارش، بهتر است ظرفیت مورد نیاز، شرایط نصب و هزینه کامل اجرای پروژه مشخص شود.
